🎯 Vous installez des équipements Kramer dans une baie 19 pouces et vous ne savez pas quel module de rackage choisir ? Ce guide vous explique les différences entre les 3 gammes Kramer, les versions V1 et V2, et comment trouver le module AVLAB parfaitement adapté à votre installation.
📦 Les 3 gammes Kramer — quelle différence ?
Kramer organise ses équipements AV en trois tailles de boîtiers standardisées. Comprendre ces formats est essentiel pour choisir le bon module de rackage.
🔵 PicoTOOLS — le format ultra-compact
Le PicoTOOLS est le plus petit boîtier de la gamme Kramer. Sa taille réduite le rend idéal pour des installations discrètes : en plafond, derrière un écran ou en baie technique.
✅ 4 unités peuvent être montées côte à côte dans 1U de rack ✅ Typiquement utilisé pour : extenders HDMI, transmetteurs HDBaseT, processeurs EDID ✅ Connectique principale : HDMI, RJ-45, USB ✅ Exemples de modèles : PT-580T, PT-580R, PT-572+, PT-1C, FC-404Net
💡 Le module de rackage AVLAB pour PicoTOOLS maintient l'appareil parfaitement aligné tout en laissant un accès complet aux connecteurs avant et arrière.

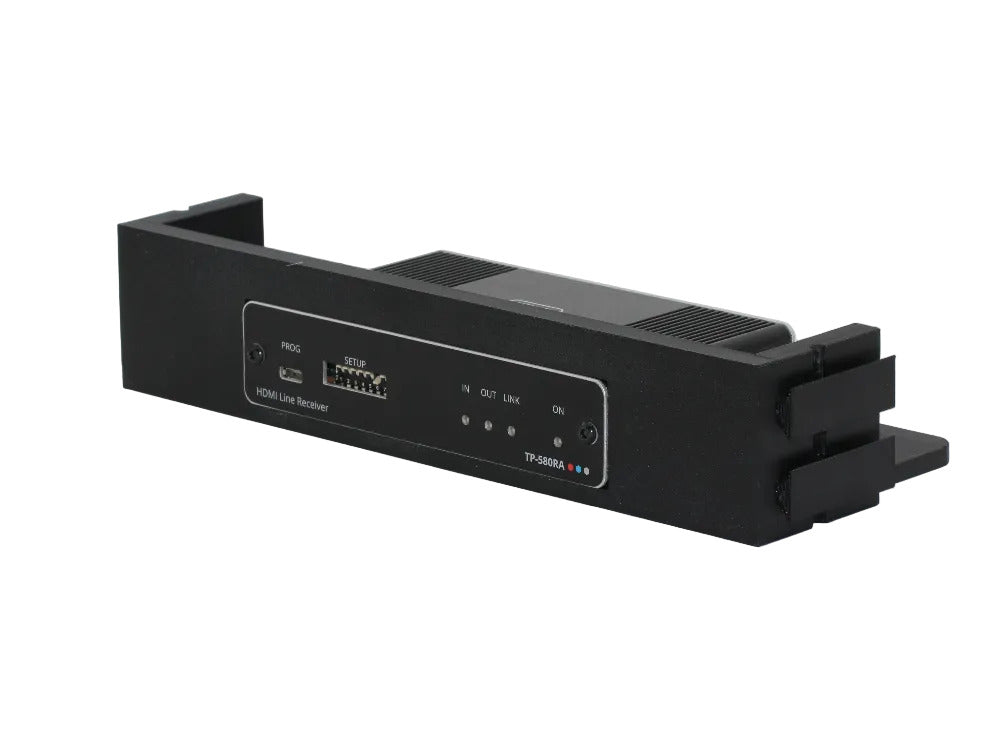

🟢 DigiTOOLS — le format intermédiaire
Le DigiTOOLS est un format plus large que le PicoTOOLS, conçu pour des équipements avec davantage de connecteurs et de fonctionnalités.
✅ 2 unités peuvent être montées côte à côte dans 1U de rack ✅ Typiquement utilisé pour : switchers HDMI, receivers HDBaseT, convertisseurs de signal ✅ Connectique principale : HDMI, RJ-45, audio ✅ Exemples de modèles : VS-211HA, TP-580T, TP-580R, TP-594TXR
💡 Sa taille plus généreuse permet d'accueillir plus de ports et facilite le câblage dans les baies techniques complexes.
🟠 MegaTOOLS — le format polyvalent
Le MegaTOOLS est le plus grand boîtier de la gamme Kramer. Il accueille les équipements les plus complexes avec le plus grand nombre de ports.
✅ 2 unités peuvent être montées côte à côte dans 1U de rack ✅ Typiquement utilisé pour : scalers, amplificateurs de distribution, transmetteurs multi-ports ✅ Connectique principale : HDMI, HDBaseT, RS-232, IR ✅ Exemples de modèles : VP-424, VM-2H2, EXT3-XR-TR, VM-2HDT
💡 La taille du MegaTOOLS permet d'intégrer des fonctions avancées comme le RS-232, la gestion IR et le routage audio, tout en restant compatible avec les racks 19 pouces standard.
🔄 Versions V1 et V2 — quelles différences concrètes ?
Kramer a mis à jour une grande partie de sa gamme d'outils AV. Il est important de distinguer la version de votre appareil, car les modules de rackage V1 et V2 ne sont pas interchangeables.
Version 1 (V1) — la génération originale
La V1 correspond aux modèles plus anciens, commercialisés avant 2018 environ. Ces appareils sont encore très répandus dans les installations existantes.
📌 Caractéristiques principales :
- Boîtier aux dimensions d'origine de la gamme Kramer
- Boîtier gris / anthracite — identification visuelle immédiate
- Support HDMI jusqu'à 1080p ou 4K@30Hz selon les modèles
- Connectique simple : HDMI, RJ-45, alimentation externe
- Pas de PoE (Power over Ethernet) dans la plupart des modèles
- Compatibles avec les adaptateurs rack Kramer d'origine : RK-4PT, RK-3T, RK-T2B
Version 2 (V2) — la génération améliorée
La V2 apporte des améliorations significatives, aussi bien en termes de performance que de connectivité. Le boîtier peut avoir des dimensions légèrement différentes de la V1.
📌 Caractéristiques principales :
- ✨Boîtier noir — identification visuelle immédiate
- ✨ Support 4K@60Hz (4:2:0) et HDCP 2.2
- ✨ PoE intégré sur certains modèles — alimentation via le câble RJ-45, sans bloc secteur
- ✨ HDBaseT 2.0 — portées étendues jusqu'à 180m en Full HD
- ✨ Gestion améliorée RS-232, IR et Ethernet
- ✨ Mise à jour firmware via port USB
- ✨ Boîtier parfois légèrement revu — dimensions différentes de la V1
⚠️ Important : avant de commander votre module AVLAB, vérifiez la version de votre appareil sur l'étiquette sous le boîtier. Les modèles V2 portent souvent un suffixe comme "+", "XR" ou une date de commercialisation plus récente.
🏭 Pourquoi utiliser les modules de rackage AVLAB pour vos équipements Kramer ?
AVLAB conçoit et fabrique des modules de rackage 19 pouces spécifiquement adaptés aux dimensions exactes de chaque équipement Kramer. Voici pourquoi des intégrateurs AV professionnels nous font confiance :
🔲 Installation propre et professionnelle Fini les équipements posés en vrac sur une étagère ou maintenus par du velcro. Chaque module AVLAB maintient l'appareil en position fixe dans la baie, pour un rendu visuel impeccable en salle de conférence, studio ou auditorium.
🔌 Accès complet aux connecteurs Nos modules sont ouverts à l'arrière et sur les côtés pour un accès total aux prises HDMI, RJ-45, RS-232, IR et alimentation. Pas besoin de démonter pour brancher ou remplacer un câble.
🇫🇷 Fabrication française par impression 3D Chaque module est fabriqué en France aux dimensions millimétriques de l'appareil Kramer correspondant. La précision de l'impression 3D garantit un ajustement parfait, sans jeu ni forçage.
📐 Compatible avec toutes les baies 19 pouces Nos modules sont au format 1U standard, compatibles avec l'ensemble des racks 19 pouces du marché : Belden, Middle Atlantic, Legrand, et tous les fabricants de baies de brassage professionnelles.
🔧 Modules simples et doubles disponibles Pour optimiser l'espace dans votre rack, nous proposons des modules simples (1 appareil) MegaTOOLS et DigiTOOLS et doubles (2 appareils côte à côte dans un module) pour les gammes PicoTOOLS.
🛒 Tableau de compatibilité — modules AVLAB par gamme Kramer
| Gamme | Exemples de modèles | Modules disponibles | Occupation rack |
|---|---|---|---|
| 🔵 PicoTOOLS | PT-580T/R · PT-572+ · PT-1C | V1 et V2 | 4 unités / 1U |
| 🟢 DigiTOOLS | VS-211HA · TP-580T/R · TP-594TXR | V1 et V2 | 2 unités / 1U |
| 🟠 MegaTOOLS | VP-424 · VM-2H2 · EXT3-XR-TR | V1 et V2 | 2 unités / 1U |
❓ Comment identifier votre version V1 ou V2 ?
La façon la plus simple et la plus rapide est de regarder la couleur du boîtier :
🩶 Boîtier gris / anthracite → Version 1 (V1)
🖤 Boîtier noir → Version 2 (V2)
C'est le moyen le plus fiable pour identifier votre version d'un seul coup d'œil, sans avoir besoin de chercher la référence sous l'appareil.
Pour confirmer, vous pouvez également :
- Retourner votre appareil Kramer et lire l'étiquette sous le boîtier
- Comparer la référence complète avec notre catalogue sur avlab.fr
- En cas de doute, contactez-nous avec une photo de votre appareil — nous identifions la version pour vous
👉 Voir tous nos modules Kramer
💬 Votre modèle n'est pas dans notre catalogue ?
Pas de problème — nous concevons des modules sur mesure pour tout équipement Kramer non référencé. Envoyez-nous les dimensions ou la référence exacte de votre appareil via notre page de contact. Réponse sous 48h.
